Introduction à Corba

Rappels

CORBA est une norme rédigée par l'OMG. Elle définit une architecture distribuée fondée sur le concept d'objet.
CORBA est une architecture distribuée dans laquelle des clients émettent des requêtes à destination d'objets, qui s'exécutent dans des processus serveurs. Clients et objets s'exécutent dans des environnements hétérogènes, sur des machines généralement distantes.

Architectures client/serveur

Architecture client/serveur traditionnelle

L'application cliente (interface homme/machine et traitements) est située sur le poste client. Le lien entre le client et le serveur (serveur de BD par exemple) est direct. L'application cliente accède aux données de la base via des requêtes SQL. Peu de traitements sont localisés au niveau du serveur.

Architecture client/serveur à trois niveaux

Le client n'accède jamais directement au serveur. Il émet des requêtes à un serveur d'application qui exécute les traitements et transmet les requêtes au serveur de données.

On parle d'architecture à 3 niveaux (ou tiers) :

client : où est placée la couche présentation (interface homme/machine)
serveur d'application : on y trouve l'ensemble des traitements applicatifs séparés des données physiques
serveur de bases de données : stockage des données

Cette architecture ne repose pas sur le concept objet. Les appels distants sont transparents sous forme RPC.

Architecture distribuée

Dans cette architecture l'ensemble des dialogues entre machines est pris en charge par le "middleware". Il prend en charge tous les problèmes de communication liés à l'intégration des différentes plates-formes utilisées :

• langages distincts
• machines distantes
• environnements hétérogènes

Exemple :

• réutiliser un module COBOL situé sur un site central et afficher les données à partir d'une application C++
• permettre à une feuille de calcul excel d'obtenir des données à partir d'une base Oracle

Corba

Corba repose sur la notion de bus logiciel (Object Request Broker).
En Corba, tout est objet. On bénéficie donc des mécanismes d'héritage, polymorphisme et encapsulation.

Les avantages de Corba

• Interopérabilité : Les objets Corba communiquent par l'intermédiaire du protocole IIOP (Internet Inter-ORB Protocol). Ce protocole permet la communication entre entités quelconques supportant le protocole TCP/IP.
• Intégration aux systèmes existants : Tout code existant peut être encapsulé dans un objet Corba (wrapping). Des passerelles existent pour des standards de distribution d'objets du marché (DCOM, DCE).
• flexibilité du développement : Les services rendus par les objets sont définis par leur interface qui tient lieu de contrat entre l'utilisateur et le fournisseur du service. Les parties définition et implantation d'un objet sont totalement dissociées.

Objets distribués de CORBA

• Localisation indifférente dans le réseau
• Sur des systèmes hétérogènes
• Implantés dans des langages différents

Composants logiciels

• Accédés par n'importe quel client
• Via des invocations de méthodes
• Le client ne connait que l'interface publiée par le serveur
• L'interface est spécifiée dans un langage standard l'IDL

Le modèle objet client-serveur CORBA

Il est fondé sur une entité virtuelle, l'objet CORBA, gérée par le bus CORBA. Chaque application peut exporter ses services sous la forme d'objets CORBA.
La coopération client-serveur se déroule de la manière suivante :

1. Le client détient une référence sur un objet CORBA qui permet de le localiser sur le bus.
2. Le client dispose de l'interface de l'objet CORBA (type abstrait de l'objet CORBA) qui définit ses opérations et ses attributs (exprimés dans le langage IDL).
3. Le client réalise une requête (invoque) une opération sur l'objet CORBA.
4. Le bus CORBA achemine cette requête vers l'objet CORBA tout en masquant les problèmes d'hétérogénéité liés aux langages, systèmes d'exploitation, machines, réseaux.
5. L'objet CORBA est associé à un objet d'implantation
6. Le serveur détient l'objet d'implantation qui code l'objet CORBA (cette implantation pouvant évoluer au cours du temps) et gère son état temporaire.

Le contrat IDL (J.M. Geib, C.Gransart, P.Merle, URL : corbaweb.lifl.fr)

Il permet d'exprimer, sous la forme d'un contrat, la coopération entre les fournisseurs et les utilisateurs de services. Il sépare l'interface des objets de leur implantation et masque les problèmes liés à la localisation des objets, à l'interopérabilité et à l'hétérogénéité. Il spécifie sous la forme d'interfaces IDL les types manipulés par un ensemble d'applications réparties.
Le contrat IDL rend transparent aux fournisseurs et clients l'infrastructure logicielle et matérielle. Il met client et fournisseur en relation à travers un bus CORBA.

La compilation d'un contrat IDL créé une souche (talon) IDL (ou SII, interface d'invocation statique) dans l'environnement de programmation du client et une souche (squelette) IDL (ou SSI, interface de squelette statique) dans l'environnement de programmation du fournisseur.
Le client invoque localement la souche pour accéder à l'objet. La souche construit alors la requête qui est ensuite transportée par le bus logiciel pour être délivrée au squelette IDL (coté serveur donc) qui la délègue à l'objet.

IDL : langage de définition d'interfaces

• C'est un langage de définition des services proposés par un objet
• Une interface comprend un ensemble d'opérations nommées et des paramètres sur ces opérations
• L'IDL est le moyen par lequel un objet particulier indique à ses clients potentiels les opérations disponibles et la façon des les invoquer
• C'est un langage neutre et totalement déclaratif
• A partir des définitions d'IDL, il est possible de mettre en correspondance (mapping) les objets CORBA dans un langage de programmation particulier ou avec des objets systèmes.
• Il définit les types d'objet par spécification des interfaces

Structure syntaxique d'un module IDL

<module> /* un contexte ou espace de nommage */

<déclaration de types>
<déclaration de constantes>
<déclaration d'exceptions>

<interface> /* une classe */
<déclaration de types>
<déclaration de constantes>
<déclaration d'exceptions>

<déclaration d'attributs> /* variables */
<déclaration d'opérations> /* méthodes */
<modules>

Exemple

/* définition du contexte mes_animaux */
module mes-animaux;
{
/* définition de l'interface Chien */
interface Chien:Animal_de_compagnie, Animal /* héritage */
{
readonly attribute long age;
exception non_interesse{string explication;};

void aboie(in short combien_de_temps) raises (non_interesse);
void assis(in string ou) raises (non_interesse);
void grogne(in short apres_qui) raises (non_interesse);
}

/* interface Chat */
interface Chat:Animal
{
void mange();
void viens();
}
}

La syntaxe IDL est très proche de la syntaxe C++.
Les interfaces définissent les classes de l'environnement. Elles peuvent hériter la structure d'une ou plusieurs autres interfaces.
Les attributs définissent les variables publiques. Les clients peuvent lire ou écrire ces attributs. Cependant, ils peuvent être marqués en lecture seule :
     readonly attribute float position;

Les opérations sont les méthodes de l'objet. elles retournent une valeur (éventuellement vide void) et transmettent une liste de paramètres : in ( en entrée), out (en sortie), inout (en entrée/sortie). Elles peuvent lever une exception.

Mappings

Un mapping est une traduction des éléments fournis par l'IDL en éléments d'un langage de programmation.
Les principaux mappings disponibles sont : C, C++, Java, Smalltalk, CLOS, Python, Ada95, Cobol Objet.
Les compilateurs IDL ne traduisent que des squelettes. Les objets clients utilisent ces squelettes pour déterminer les opérations légales qu'ils peuvent invoquer sur un serveur. Les objets serveur fournissent une implantation pour ces squelettes.

Référentiel d'interfaces

C'est une base de données en ligne de définitions d'objets, d'interfaces, de modules. Les définitions d'objets sont fournies par les compilateurs d'IDL ou par des fonctions d'écriture du référentiel.
Les référentiels d'interfaces peuvent se fédérer et coopérer à travers les ORBs.

ORB ou Bus CORBA

C'est un bus à objets. Il permet aux objets de faire des requêtes vers des objets locaux ou distants et de recevoir des réponses en rendant transparents les mécanismes de communication à travers le réseau.

Quelques propriétés des ORBs

• Les invocations peuvent être statiques ou dynamiques
• Permettent des liaisons ("mappings") avec des langages de haut niveau. Le client n'a pas à se soucier du langage d'implantation des objets sur le serveur. Il peut donc utiliser son propre langage.
• Peuvent fonctionner seuls ou s'interconnecter avec d'autres ORBs
• Gèrent la sécurité
• Gèrent les transactions

Coté client

Le client connaît l'interface d'un objet spécifique (il dispose de l'IDL). Le client possède une représentation de l'objet distant appelée talon ("stub") générée par l'IDL. Le talon transmet la requête à l'objet distant via le bus logiciel (ORB). Il s'agit d'une représentation de l'objet distant responsable de la transmission d'une invocation de méthode du talon vers l'objet distant. Il ne s'agit pas d'une copie de l'objet distant.
A travers le talon le client voit l'interface de l'objet sans savoir où est l'objet et sans connaître le langage de programmation utilisé pour son implantation.

En pratique, le client :

1. créé une instance locale d'ORB
2. récupère la référence du serveur de noms
3. récupère la référence de l'objet
4. invoque la méthode sur l'objet distant

Coté serveur

L'ORB utilise un squelette de code pour traduire l'invocation distante en un appel de méthode sur l'objet local. Le squelette traduit l'appel et les paramètres dans le format de l'implantation spécifique et appelle la méthode invoquée.
Au retour de la méthode, les résultats ( ou erreurs ) sont traduits par le squelette et renvoyés au client via l'ORB.
Communication entre ORB, protocoles réseaux
Tout bus à la norme CORBA 2.0 doit fournir les protocoles GIOP et IIOP.

GIOP est un protocole générique. Il fournit :

• une représentation commune des données : CDR (Common Data Representation)
• un format de référence d'objet interopérable : IOR (Interoperable Object Reference)
• un ensemble de messages de transport de requêtes aux objets (request, reply, ...)

Les ORBs partagent un protocole commun IIOP ((Internet Inter ORB Protocol), implantation de GIOP sur TCP/IP et donc de l'internet. Ce protocole définit comment les ORBs (répondant à la spécification CORBA) se transmettent de l'information.

Autres services fournis par les ORBs :

• Recherche d'objets par leur nom
• Maintenance d'objets persistants
• Support pour le traitement transactionnel
• ...

L'Object Management Architecture (OMA)

Elle identifie les différents composants d'une architecture distribuée.

L'ORB

Il se charge de localiser les objets, de les charger en mémoire, de transmettre au serveur les demandes du client. Il assure les opérations de maintenance, cycle de vie, gestion des erreurs.

Les services objets (CORBAServices)

Il s'agit d'un ensemble de services spécifiés par l'OMG que l'on peut retrouver dans la plupart des applications :

service de nommage : tout objet est enregistré dans un catalogue sous la forme d'une couple (nom symbolique, référence). Tout utilisateur peut donc obtenir la référence d'un objet connaissant son nom symbolique.
service d'évènements : produit des évènements asynchrones au niveau des serveurs
service de cycle de vie : fournit un ensemble d'opérations pour créer, supprimer, déplacer, copier des objets
service de persistance : stockage et restauration d'objets
service d'externalisation : permet de placer des objets dans un flux
service transactionnel : garantit l'intégrité des données lors d'un traitement
service de sécurité : authentification des clients, cryptage des données, gestion des certificats
service de courtage : rechercher un objet dont on ne connait pas le nom à partir de critères.
etc ...

Les utilitaires communs (CORBAFacilities)

Gestionnaires d'impression, outils de gestion documentaire, diverses boites à outils.

Les interfaces de domaines

Il s'agit d'un ensemble d'interfaces d'objets utilitaires liés à un domaine d'activité spécifique.

Les objets applicatifs

Il s'agit des objets crées par les utilisateurs qui vont s'insérer comme un sous-ensemble de l'architecture OMA.

Le marché CORBA actuel

Chaque éditeur est libre de répondre à tout ou partie de la norme. Tous les services ne sont pas implantés .

Développement d'une application à objets distribués avec JavaIDL

L'ORB fourni par JavaIDL ne supporte que la recherche d'objets par leur nom (service de nommage).
Ces différentes étapes sont décrites concrètement à travers l'exemple HelloWorld qui établit une relation client-serveur simple :

1. Le client (applet ou appli) invoque la méthode sayHello du serveur HelloServer.
2. L'ORB transfère l'invocation à l'objet distant correspondant à cette interface (dans le référentiel d'interfaces).
3. La méthode sayHello du servant s'exécute et retourne la chaine de caractères "Hello".
4. L'ORB transfère la chaine vers le client
5. Le client l'imprime

L'invocation de la méthode est statique.

1- Définir l'interface distante

L'interface est écrite en IDL

2- Compiler l'interface distante

Le compilateur idlj traduit l'interface en Java.
Il produit une version Java de l'interface, le talon et le squelette

3- Implanter le serveur

A l'aide des squelettes générés. Implanter les méthodes de l'interface distante. Lancer l'ORB qui se met en attente d'un client.

4- Implanter le client

A l'aide des talons générés. Le code client recherche le serveur en utilisant le service de nommage, obtient une référence sur l'objet distant et invoque sa méthode.

5- Lancement de l'application

Lancement du service de nommage, lancement du serveur et exécution de l'application.

Développement d'une autre application à objets distribués avec JavaIDL

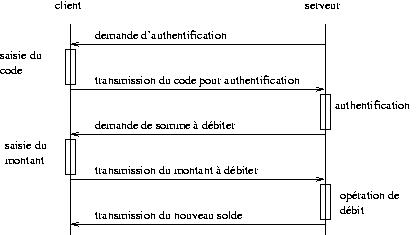

Reprendre l'application de gestion de comptes bancaires de manière simplifiée. Le but est de réaliser à distance des requêtes sur un objet compte.

On considère un serveur capable de créer un unique compte sécurisé avec un code donné et un solde initial quelconque puis de répondre aux requêtes de débit, d'interrogation et de crédit qui lui sont adressées.

Le client, pour sa part se contentera d'interroger le solde du compte, de le débiter puis d'à nouveau interroger son solde.

Il serait de bon ton de se préoccuper des exceptions possibles.
