Présentation : Né en 1972 (début des spécifications), TCP/IP doit son succès à plusieurs facteurs :

• les spécifications sont publiques ;
• il est inclus dans UNIX (BSD 4.1, 1980)
• est le protocole choisi pour Internet (Backbone NSF en 1988)
• est pragmatique et non conceptuel comme ISO

Deux réseaux (A et B) utilisent le protocole TCP/IP, ils sont reliés via un routeur. L'entreprise a défini le masque de sous-réseau : 255.255.0.0. Un utilisateur du réseau A sur la machine 100.64.0.102 se plaint de ne pouvoir joindre un correspondant d'adresse 100.64.45.102 du réseau B. Expliquez pourquoi ?


9-2. Masque de sous-réseau

(D'après un examen du CNAM Paris)

Une entreprise à surcursale multiple s'est vu affecter l'adresse IP 196.179.110.0. Pour une gestion plus fine de ses sous-réseaux, le responsable informatique désire pouvoir affecter une adresse IP propre à chaque sous-réseau des 10 surcursales.

1) De quelle classe d'adressage s'agit-il ?

2) Donner et expliquez la valeur du masque de sous-réseau correspondant à ce besoin.

3) Combien de machines chaque sous-réseau pourra-t-il comporter et pourquoi ?

4) Quelle est l'adresse de broadcast du sous-réseau 3 (expliquez) ?


9-3. Trace TCP/IP

La trace reproduite ci-dessous a été réalisée sur réseau de type Ethernet. On vous demande d'analyser celle-ci et de fournir toutes les informations relatives au protocole utilisé. Dans la deuxième trame proposée, ne commentez que les parties intéressantes vis-à-vis de ce qui a déjà été commenté dans la première trame.

Captured at: +00:03.934

Length: 114 Status: Ok

OFFST DATA ASCII

0000: 00 A0 24 BD 75 DB 08 00 02 05 2D FE 08 00 45 00 ..$.u.....-...E.

0010: 00 60 3C EF 00 00 1C 06 A4 FF 80 00 64 00 D0 80 .`<.........d...

0020: 08 29 00 17 04 2B 47 A8 BA 20 01 A3 96 14 50 18 .)...+G.. ....P.

0030: 20 00 72 D4 00 00 FF FB 01 FF FD 01 0D 0A 0D 0A .r.............

0040: 55 4E 49 58 28 72 29 20 53 79 73 74 65 6D 20 56 UNIX(r) System V

0050: 20 52 65 6C 65 61 73 65 20 34 2E 30 20 28 63 65 Release 4.0 (ce

0060: 76 73 61 30 30 29 0D 0A 0D 00 0D 0A 0D 00 9F 59 vsa00).........Y

0070: 6E FC n.

Captured at: +00:04.771

Length: 64 Status: Ok

OFFST DATA ASCII

0000: 00 A0 24 BD 75 DB 08 00 02 05 2D FE 08 00 45 00 ..$.u.....-...E.

0010: 00 29 3C F2 00 00 1C 06 A5 33 80 00 64 00 D0 80 .)<......3..d...

0020: 08 29 00 17 04 2B 47 A8 BA 62 01 A3 96 1B 50 18 .)...+G..b....P.

0030: 20 00 D2 15 00 00 63 00 00 08 00 00 69 55 A1 FF .....c.....iU..

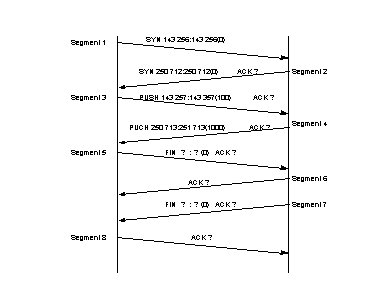

9-4. Evolution des compteurs TCP/IP

(d'après un examen du CNAM Paris)

Complétez les numéros de séquence et les numéros d'acquittement de l'échange TCP qui correspond au transfert d'une page WEB de 1000 octets entre un navigateur et un daemon http. On fera l'hypothèse que la requète à la page WEB fait 100 octets.

A quoi correspond chaque segment ?

Sur chaque segment de données, deux chiffres sont portés. Le premier chiffre correspond au numéro de séquence du premier octet du segment, le deuxième chiffre correspond au numéro du dernier octet du segment, le chiffre entre parenthèses correspond au nombre total d'octets transmis dans le segment. On rappelle que l'indicateur " PUSH " signifie au récepteur qu'il doit délivrer les données à l'utilisateur au plus tôt.



Présentation : De la simple grappe de terminaux reliés par un WAN au site central, à l'interconnexion totale des réseaux locaux, il existe une vaste gamme de problèmes de complexité plus ou moins importante à résoudre. Hors les problèmes de routage des informations, deux problèmes apparaissent rapidement ce sont les bouclages (interconnexion de RL par des ponts) ou de différence de protocole entre les liens WAN et les protocoles locaux. Ce dernier problème est généralement réglé par encapsulation (tunneling).

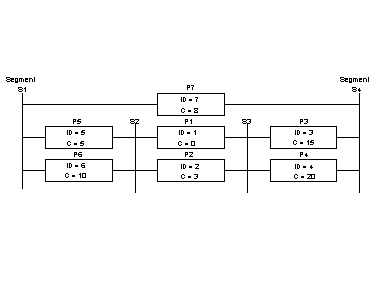

10-1. Spanning Tree

Construisez l'arbre recouvrant (Spanning Tree) du réseau de la figure 6-40. Commentez la solution obtenue.

10-2. RFC 1356

Deux réseaux Ethernet utilisant le protocole IP sont interconnectés via un réseau X25. Les routeurs d'interconnexion sont conformes à la RFC 1356. L'encapsulation nulle est utilisée, les trames sont au format SNAP. Les caractéristiques du réseau X25 sont : taille paquet 128, fenêtre paquet 2, fenêtre trame 7. L'acquittement des paquets de données est toujours explicite, l'acquittement des acquittements sera supposé implicite.

On vous demande de déterminer le rendement du protocole lors du transfert d'un fichier de 1 Mo, le circuit virtuel sera supposé établi.



Présentation : Hors les problèmes techniques, le responsable télécom d'une entreprise a un budget à gérer. Sa mission consiste plus à rendre le meilleur service au meilleur coût qu'à rechercher la solution techniquement optimale. Sa mission : réaliser un compromis en coût/performance.


10-1. Caractéristique mémoire d'un routeur

(D'après un problème d'examen CNAM - Paris)

Un réseau local est interconnecté à Transpac via un routeur par une ligne à 64 kbit/s. Plusieurs stations sont connectées sur le réseau local. L'analyse de trafic en arrivée montre que :

• 2 stations ont un trafic extérieur de 4 paquets/s ;
• 2 stations ont un trafic extérieur de 2 paquets/s ;
• 3 stations ont un trafic extérieur de 6 paquets/s ;
• 5 stations ont un trafic extérieur de 5 paquets/s.

1. le taux d'arrivée ;
2. le taux de service du routeur ;
3. l'intensité de trafic ou la charge du système (routeur) ;
4. le nombre moyen de paquets dans le routeur ;
5. le temps moyen d'attente ;
6. le nombre moyen de paquets en attente ;
7. le temps de réponse ;
8. la taille du buffer d'entrée, celle-ci sera arrondie au ko supérieur ;
9. on suppose une augmentation de trafic de 10 %, quel est le nombre de paquets perdus ? Proposez une solution pour résoudre ce problème de perte.

(D'après un problème d'examen CNAM - Paris)

Une chaîne de distribution de pièces détachées ouvre un nouvel établissement à Marseillle. Le siège situé à Paris est équipé d'un ordinateur central relié à Transpac. Le trafic inter-site Paris-Marseille est supposé de type conversationnel à raison de 8 heures/jour et 21 jours/mois.

On se propose de raccorder l'établissement de Marseille à Transpac par un lien à 9 600 bit/s par :

• un accès direct ;
• ou un accès via le canal D Numéris, dont les deux canaux B sont utilisés par ailleurs (téléphone).

Hypothèses :

1. l'abonnement du siège est suffisant pour prendre en compte une succursale supplémentaire ;
2. les équipements à raccorder sont équipés de l'interface X25 ad hoc ;
3. un seul CVC est suffisant pour écouler le trafic de la succursale ;
4. les frais d'installation et de mise en service seront considérés comme négligeables ;
5. le tarif Transpac à prendre en compte est le suivant :

relation CVC à 9 600 bit/s : 0,018 F/mn

transmission d'information : 0,054 F/koctet

1. Tarif Numéris

accès à Transpac via le canal D : 380 F/mois

location interface X25/S0 : 200 F/mois

transmission info sur canal D : 0,054 F/koctet


10-3.  Liaison via Transpac

(D'après un problème d'examen CNAM - Paris)

Deux sites informatiques accèdent en direct à TRANSPAC via des accès à 9 600 bit/s. On utilise le réseau Transpac sur lequel, dès l'abonnement, on retient une taille de paquets de 128 octets, l'unité de facturation étant de 64 octets. Transpac assure par ailleurs, que dans la majorité des cas, le temps de traversée d'un paquet est inférieur à 0,15 secondes.

On procède à 3 échanges par transaction entre les deux sites d'extrémité A et B, le nombre de caractères utiles transmis à chaque échange et dans chaque sens est précisé ci-dessous :

On suppose qu'à chaque transfert on ajoute :

• 8 octets de contrôle pour la gestion des terminaux d'extrémité ;
• 3 octets de contrôle pour le contrôle réseau ;
• 6 octets de contrôle pour le contrôle de trame ;

1. la taille des paquets et des trames transmis ;
2. le nombre de paquets dans chaque sens de l'échange ;
3. le nombre de caractères facturés ;
4. le délai de transit aller, retour et total par échange ;
5. le temps total d'une transaction.

Note : Du fait de la très faible charge des composantes réseaux, on ne tiendra pas compte ni des bits de transparence, ni des temps d'attente éventuels.


10-4. Définition d'un réseau d'entreprise

Une chaîne de distribution d'électroménager désire construire une nouvelle surface de vente. Le nouveau magasin sera équipé de terminaux passifs reliés au système central de la maison mère. Les applications informatiques sont de quatre natures :

• accueil clientèle et vente, des terminaux (terminal point de vente) permettent aux vendeurs de renseigner les clients sur la disponibilité d'un produit, le poste est alors immobilisé 1 mn environ, si le client acquiert l'objet (6 fois sur 10 en moyenne), la prise de commande et la mise à jour des stocks monopolisent le poste environ 3 mn supplémentaires ;
• le poste d'enlèvement des achats sera doté de terminaux pour la consultation de la localisation des objets retirés, l'immobilisation du poste est estimée à 1 mn par enlèvement.
• l'encaissement, on estime qu'il ne doit y avoir jamais plus de cinq clients devant un poste d'encaissement et qu'un client s'impatiente si son temps d'attente, avant traitement, dépasse 10 mn ; l'opération d'encaissement dure en moyenne 3 mn ;
• le système comportera en plus les postes comptables au nombre de 2 (1 par agent). Chaque comptable effectue au plus 20 transactions/jour réguliérement réparties dans la journée et travaille 8 heures/jour.

1. le nombre de terminaux de caisse ;
2. le nombre de terminaux au poste enlèvement, si on admet que dans 80 % des cas, les magasiniers doivent trouver un terminal disponible ;
3. le nombre de terminaux à disposition des vendeurs, compte-tenu qu'on estime que dans 95 % des cas le vendeur doit trouver un terminal disponible ;
4. compte-tenu des caractéristiques des applications données par le tableau de la figure 1-19, déterminer le temps de réponse de l'application. Les différents éléments à prendre en compte pour ce calcul sont :

• temps de traitement d'une transaction par le serveur central 0,2 s ;
• les terminaux sont connectés à un concentrateur local par une ligne à 9 600 bit/s ;
• le magasin est relié au site central par une ligne Transfix à 64 000 bit/s
• les bits de transparence et les données de service (ACK...) accroissent la taille des unités de 20% ;
• les grilles d'écran des terminaux points de vente sont organisées de telle manière que l'écran de consultation permette de saisir la vente du produit consulté ou la référence d'un autre produit à consulter (un seul échange pour la consultation suivie d'une vente) ;
• les saisies s'effectuent sur une grille vierge ou en surcharge sur une réponse. Seuls, les caractères saisis sont transmis ;
• le temps de saisie n'est pas décompté dans le temps de réponse
• le temps d'affichage des écrans sera considéré comme négligeable.
